對夾式蝶閥
- 所屬類別：對夾式蝶閥
- 產品型號：d373h
- 發布時間：2013-10-24
- 瀏覽次數：3293
- 聯系電話：0577-67983731
- 在 線 QQ：
對夾式蝶閥簡介：
雙德不銹鋼蝶閥采用正料不銹鋼材質加工生產，質量可靠。歡迎各位新老客戶咨詢采購，我們將竭誠歡迎您的來電來函！我公司蝶閥產品分對夾式和法蘭式兩大類，操作方式有手動，蝸輪動，電動，氣動，電液動等多種操作方式。在不銹鋼蝶閥閥體通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則為全開狀態。
對夾式蝶閥性能：
|
公稱通徑 |
DN（mm） |
50～1400 |
||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|||
|
適用溫度 |
-40℃～600℃ |
|||

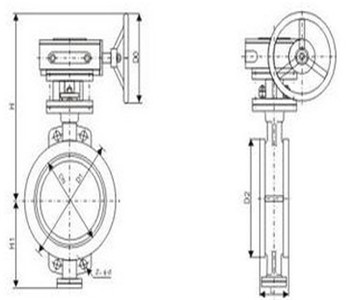

對夾式蝶閥結構圖：
對夾式蝶閥尺寸：
|
公稱通徑 |
結構長度 |
外形尺寸（參考值） |
法蘭尺寸和螺栓孔尺寸 |
參考重量 |
|||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||||
|
毫米 |
英寸 |
L |
L2 |
H |
H1 |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
(kg) |
|
50 |
2 |
43 |
265 |
330 |
250 |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
8 |
|
65 |
21/2 |
46 |
265 |
362 |
267 |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
9 |
|
80 |
3 |
49 |
320 |
375 |
275 |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
11 |
|
100 |
4 |
56 |
320 |
410 |
295 |
180 |
8-18 |
45° |
180 |
8-18 |
45° |
190 |
8-22 |
45° |
13 |
|
125 |
5 |
64 |
340 |
425 |
305 |
210 |
8-18 |
45° |
210 |
8-18 |
45° |
220 |
8-26 |
45° |
22 |
|
150 |
6 |
70 |
390 |
465 |
320 |
240 |
8-22 |
45° |
240 |
8-22 |
45° |
250 |
8-26 |
45° |
24 |
本公司承諾：在用戶正常的儲運、保養、使用條件下，保質期內因產品的制造質量問題而不能正常使用時，提供三包（保修、包退、包換）.
以上描述中，所有文字、數據、圖片均只適用于參考，具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.歡迎您訪問我們的網站.如有任何疑問.您可以致電給我們,我們將竭誠為您提供優質的服務。
