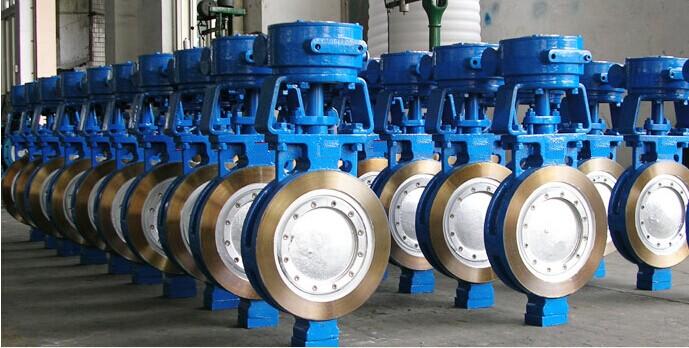

一，產品概述：

雙向壓硬碰硬蝶閥別名有：雙向壓硬密封蝶閥,雙向密封蝶閥,雙向金屬密封蝶閥.雙德閥門主要生產【雙向硬密封蝶閥】，是國內著名『蝶閥』制造商，為廣大客戶打造外觀精美，價格合理、售后保證的高品質【雙向硬密封蝶閥】；我公司不斷采用新材料、新技術保障D73H,D373H,D673H,D973H雙向硬密封蝶閥產品對工況的適用性，使用壽命長等特點，雙德為您提供雙向蝶閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。



二、產品說明：

該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。雙德金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。



三、產品特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。

2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

4、連接結構多樣化：對夾、法蘭、對焊等。

四、執行標準:

1.設計、制造按照GB/T12238-89、JB/T8527-97標準執行。

2.閥門試驗按照GB/T13927-92、JB/T9092-99標準執行。

3.閥門的結構長度按照GB/T12221-2005標準執行。

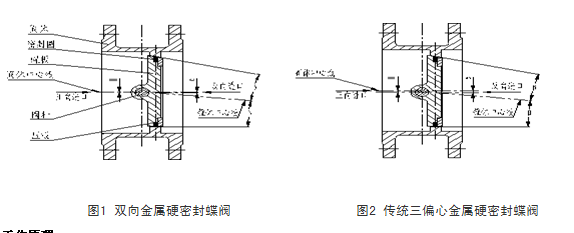

五、新老密封比較：



比較項目	新結構（圖1）	傳統結構（圖2）	比較結果
正向密封性能	1.1PN 零泄漏	1.1PN 零泄漏	新老密封性能同樣高
反向密封性能	1.1PN 零泄漏	0.5PN 零泄漏	新結構反向密封性能高
操作扭矩	平衡，閥門啟 閉操作扭矩極 小，操作輕松 自由	徑向平衡≠0，且 很大，e值比較大， 蝶板不能動平衡， 閥門啟閉操作扭矩 大，操作費力	新結構操作輕松節約能源
蝶板徑向動平衡	近似平衡，雙向 密封性能可靠	極不平衡，反向 密封性能極低	新結構蝶板關閉狀態動平衡 性能好，易實現反向密封
結構先進程度	采用蝶板動平衡 原理H=0，e值取 最小可靠值，三 維偏心橢圓金屬 硬密封原理	蝶板徑向極不平衡 H≠0，e值較大， 三維偏心橢圓密封 原理	新結構先進，雙向承壓
使用壽命	密封面損耗 極小，壽命長	密封面損耗較小	新結構壽命較長

六、工作原理:

高性能雙向金屬硬密封蝶閥通過各種驅動裝置帶動閥軸旋轉,通過銷軸帶動蝶板在90°范圍內旋轉,使蝶板處于開啟或關閉狀態,從而達到連通或截斷截止的目的.

七、主要性能規范



公稱壓力（MPa）	0.6	1.0	1.6	2.5	4.0	6.4	10.0
強度試驗壓力（MPa）	0.9	1.5	2.4	2.75	5.0	9.6	15.0
密封試驗壓力（MPa）	0.66	1.1	1.76	3.75	4.4	7.04	11.0
氣密封試驗壓力（MPa）	0.6
適用溫度	碳鋼：-29℃～425℃，球墨鑄鐵（Q)：-29℃～350℃，鉻鎳鈦鋼（R、P）：≤200℃， 鉻鉬鋼（I）：≤550℃，鉻硅鉬鋼（II）:≤850℃
適用介質	碳鋼、球墨鑄鐵（Q）：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質 鉻鎳鈦鋼（R、P）：硝酸類或醋酸類等腐蝕性介質 鉻鉬鋼（I）：高溫石油介質 鉻硅鉬鋼（II）:高溫腐蝕性介質
驅動方式	渦輪傳動、電動、氣動、液動、管網

八、主要零件材料



零件名稱	材料名稱
閥體、蝶板	WCB、碳素結構鋼、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼、球墨鑄鐵
閥座密封圈	不銹鋼、6號
閥軸	13Cr、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼
蝶板密封圈	鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼
填料	柔性石墨、夾織物橡膠



九、閥門的維護與保養:

1、如果閥門長期不動作，則應半年一次閥門的啟閉操作，以檢查閥門動作是否正常。

2、閥門外部應根據閥門的安裝環境一年或兩年進行一次防銹保養處理。

3、每年應定時對驅動器的質量進行一次檢查、檢修，若各項技術指示顯著惡化,則應該更換再使用。



十、閥門的安裝與存放:

1、應存放于干燥通風的室內, 閥門應處于全關位置, 閥門的兩端用封蓋封閉,搬運和安裝時切勿碰撞敲擊。

   2、閥門用于所規定的使用介質、使用的溫度的管道上。切勿超出規定使用。

   3、安裝使用前應查看閥門是否異常,

   4、安裝前應查看閥門的標識及使用工況是否符合現場的要求。

   5、安裝時,應清洗閥門內腔的塵屑及雜物、管道內的氧化層,不允許有任何異物附著,以免影響密封面性能。

6、產品安裝于管路的任意位置,對有介質流向起截流作用的,介質流向應與閥門的箭頭所指示的方向必須一致,以免導致密封泄漏。對有介質流向起截流回流作用的, 介質流向應與閥門的箭頭所指示的方向必須相反。

   7、安裝時,請把閥門打開清洗加上潤滑劑,并把閥門關閉后在安裝,以免其他的灰塵或雜物進入閥腔內損壞密封面。



十一、可能出現的問題及解決辦法:

1、密封面泄漏，檢查閥座密封面是否有損傷或污物，若有損傷或污物,應修整或研磨閥座密封面并清除積存在密封面上的污物。檢查閥門是否關到位,如有閥門沒有關到位,請重新關嚴或重新調試。

2、閥桿密封泄漏，請將填料壓蓋螺栓扳緊;如填料壓蓋螺栓扳緊仍然泄漏,卸下執行機構，請更換石墨填料或添加石墨填料。

3、閥體底蓋連接部分發生泄漏時，可能由于連接螺柱松動，應重新均勻的擰緊螺母;也可能是中部墊片失效，則應更換墊片即可。



總結：該雙向三維偏心金屬硬密封蝶閥是在吸收、消化國內外先進技術的基礎上開發的第五代新產品，它可應用于各種工業領域，是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品。采用新型的“斜置橢圓蝶板徑向動平衡密封結構",可靠地實現了金屬硬密封蝶閥正反雙向密封零泄漏,特別適應反向密封要求高的工程。
