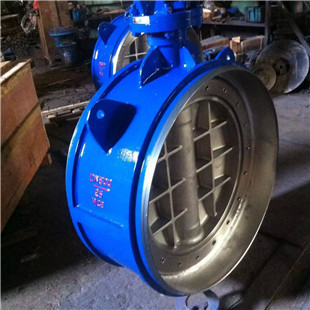

電動焊接硬密封蝶閥主要適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。結構緊湊、體積小、重量輕、操作靈活、使用方便；采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；具有耐高溫、高壓、耐腐蝕、耐磨損等特點。

電動焊接硬密封蝶閥主要技術參數

⒈ 閥體

閥體形式：直通鑄造閥
公稱通徑：DN80～2000mm
公稱壓力：PN 0.6、1.0、1.6、2.5、4.0MPa；ANSI 150 300LB；JIS 10 20 30K
連接形式：焊接式(GB1224、ANSI B16.25、DIN2559)
壓蓋形式：壓板壓緊式
密封填料：V型聚四氟乙烯填料、柔性石墨填料


⒉ 閥內件

閥板形式：垂直板式(蝶形)
流量特性：開關型(線性)、調節型(近似等百分比)


電動焊接硬密封蝶閥執行機構



電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪

環境溫度：-25～+70℃、環境濕度：≤95%


電動焊接硬密封蝶閥執行器型號主要技術參數



DZW、CHR、381R、HQ、Q型

電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪

環境溫度：-25～+70℃、環境濕度：≤95%

電動焊接硬密封蝶閥主要零件材料

底座、閥體：HT200、WCB、CF3、CF3M、CF8、CF8M

閥桿：2Cr13、304、316、316L

密封圈：不銹鋼、抗磨材料

蝶板：HT200、WCB、CF3、CF3M、CF8、CF8M

圓柱銷：25、35、45

壓板：HT200、WCB、CF3、CF3M、CF8、CF8M

軸套：銅合金、304、316

填料：聚四氟乙烯/柔性石墨

填料壓板：HT200、WCB、CF3

執行機構：配置執行器不同，材質也不相同

電動焊接硬密封蝶閥主要性能規范

公稱壓力：PN0.6-4.0MPA

適用介質：水、蒸氣、油品、酸類腐蝕性等。

適用溫度：碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

電動焊接硬密封蝶閥訂貨須知：
1.產品型號與名稱
2.公稱通徑DN及額定流量系數KV
3.公稱壓力和壓差
4.流量特性
5.閥體和閥內組件材料
6.適用溫度
7.是否帶附件
8.控制信號是4-20mA電流或1-5v電壓信號



電動焊接硬密封蝶閥維護使用及安裝說明：



1、本閥門安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。



2、安裝時須仔細核對卡箍連接型號是否一致，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。



3、該閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。



4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。該蝶閥一般用于接通及斷開介質，也可以用于調節。
