氣動對夾蝶閥
- 所屬類別：對夾式蝶閥
- 產品型號：d673h
- 發布時間：2013-12-20
- 瀏覽次數：3988
- 聯系電話：0577-67983731
- 在 線 QQ：
氣動對夾蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
氣動對夾蝶閥特 點
本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
D673H對夾氣動蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
氣動對夾蝶閥性能規范
|
公稱通徑DN(mm) |
50-1200 |
||||||
|
公稱壓力PN(MPa) |
1.0 |
1.6 |
2.5 |
||||
|
公稱壓力(MPa) |
強度試驗 |
1.5 |
2.4 |
3.75 |
|||
|
密封試驗 |
1.1 |
1.75 |
2.75 |
||||
|
材料 |
材料代碼 |
C |
P |
R |
|||
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18N12M02Ti |
|||
|
碟版 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18N12M02Ti |
||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12M02Ti |
||||
|
密封圈 |
不銹鋼 |
||||||
|
填料 |
聚四氟乙烯 |
柔性石 |
|||||
|
適用工況 |
適用介質 |
水、蒸汽 |
硝酸類 |
醋酸類 |
|||
|
適用濕度 |
-40°C-200°C |
||||||
|
執行器 |
型號 |
GT或AW系列 |
|||||
|
氣源壓力 |
0.3-0.7MPa |
||||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
實驗檢驗 |
||
|
GBT/12230 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
|||

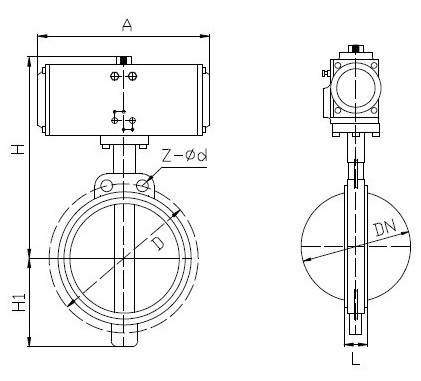

氣動對夾蝶閥安裝尺寸表
|
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
|||||||
|
L |
H |
D1（1.0） |
D1（1.6） |
D1（2.5） |
n-d(1.0) |
n-d(1.6) |
n-d(2.5) |
||
|
50 |
43 |
112 |
125 |
125 |
125 |
4-14 |
4-14 |
4-18 |
GTD-63 |
|
65 |
46 |
115 |
145 |
145 |
145 |
4-14 |
4-14 |
8-18 |
GTD-83 |
|
80 |
49 |
120 |
160 |
160 |
160 |
4-18 |
8-18 |
8-18 |
GTD-83 |
|
100 |
56 |
138 |
180 |
180 |
190 |
4-18 |
8-18 |
8-22 |
GTD-110 |
|
125 |
64 |
165 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
GTD-127 |
|
150 |
70 |
175 |
240 |
240 |
250 |
8-18 |
8-22 |
8-26 |
GTD-127 |
|
200 |
71 |
208 |
295 |
295 |
310 |
8-18 |
12-22 |
12-26 |
GTD-160或AW13 |
|
250 |
76 |
243 |
350 |
355 |
370 |
12-18 |
12-26 |
12-30 |
GTD-190或AW13 |
|
300 |
83 |
283 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
AW17 |
|
350 |
92 |
310 |
460 |
470 |
490 |
12-22 |
16-26 |
16-33 |
AW17 |
|
400 |
102 |
340 |
515 |
525 |
550 |
16-22 |
12-30 |
16-36 |
AW20 |
|
450 |
114 |
380 |
565 |
585 |
600 |
16-22 |
20-30 |
20-36 |
AW20 |
|
500 |
127 |
410 |
620 |
650 |
660 |
20-22 |
20-33 |
20-36 |
AW28 |
|
600 |
154 |
470 |
725 |
770 |
770 |
20-26 |
20-36 |
20-39 |
AW28 |
|
700 |
165 |
550 |
840 |
840 |
875 |
24-26 |
24-36 |
24-42 |
AW35 |
|
800 |
190 |
640 |
950 |
950 |
990 |
24-30 |
24-39 |
24-48 |
AW35 |
|
900 |
203 |
710 |
1050 |
1050 |
1090 |
24-30 |
28-39 |
28-48 |
AW40 |
|
1000 |
216 |
770 |
1160 |
1170 |
1210 |
28-30 |
28-42 |
28-56 |
AW40 |
|
1200 |
254 |
890 |
1380 |
1390 |
1420 |
32-33 |
32-48 |
32-56 |
AW40 |
歡迎您訪問我們的網站，訂貨請注明氣動對夾蝶閥的型號，氣動對夾蝶閥數量，氣動對夾蝶閥材質，等技術參數。
