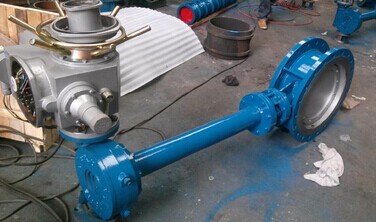

加長桿硬密封蝶閥
- 所屬類別：三偏心硬密封蝶閥
- 產品型號：d343h
- 發布時間：2013-12-14
- 瀏覽次數：12723
- 聯系電話：0577-67983731
- 在 線 QQ：
加長桿硬密封蝶閥D343H蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。D343H蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
特點:
1,開啟力矩小,靈活方便,省力節能
2,三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏：
3D343H蝸輪法蘭多層次硬密封蝶閥損,使用壽命長等。
加長桿硬密封蝶閥標準:
|
設計規范 |
GB/T 12238 |
|
結構長度 |
GB/T 12221 |
|
法蘭連接 |
GB/T 9113 |
|
試驗與檢驗 |
GB/T 13927 |
|
產品標識 |
GB/T 12220 |
性能：
|
公稱通徑 |
DN（mm） |
50～300 |
||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等； |
|||
|
適用溫度 |
-40℃～600℃ |
|||
|
驅動形式 |
手柄、渦輪、電動、氣動、液動 |
|||
加長桿硬密封蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
