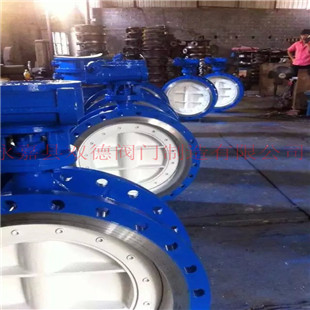

硬密封法蘭蝶閥
- 所屬類別：法蘭蝶閥
- 產品型號：d343h16c
- 發布時間：2013-12-14
- 瀏覽次數：2518
- 聯系電話：0577-67983731
- 在 線 QQ：
硬密封法蘭蝶閥D343H作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，雙德D343H三偏心多層次蝶閥是我國現階段最先進的蝶閥品種。
硬密封法蘭蝶閥特點
1、蝶板密封為硬軟多層，具有硬軟密封雙重密封優點，無論在低溫還是在高溫工況下，具有優良的密封性能。
2、采用三偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封性能，達到零的泄漏。
3、啟閉力矩小、操作靈活、活力節能，使用壽命長。
4、耐高溫、耐高壓、耐腐蝕適用范圍廣。
5、新一代三偏心私服密封蝶閥兼具了三偏心密封結構與軟密封的優點，密封性能可靠，適用范圍廣，使用壽命更長。
硬密封法蘭蝶閥標準
|
設計規范 |
GB/T 12238 |
|
結構長度 |
GB/T 12221 |
|
法蘭連接 |
GB/T 9113 |
|
試驗與檢驗 |
GB/T 13927 |
|
產品標識 |
GB/T 12220 |
d343h10c硬密封法蘭蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
性能參數
|
型號 |
D343H-10 |
D343H-10P |
D343H-10R |
|
|
工作壓力（MPa） |
1.0~4.0 |
|||
|
適用溫度（℃） |
≤425 |
≤200 |
||
|
適用介質 |
水、油或非腐蝕性介質 |
硝酸類介質 |
醋酸類介質 |
|
|
材料 |
閥體、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
閥桿 |
2Cr13 |
304 |
316L |
|
|
閥體密封面 |
堆焊 507 |
－ |
－ |
|
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
柔性石墨 |
PTFE |
PTFE |
|
歡迎您訪問我們的網站，蝶閥報價及技術咨詢請訪問我們的網站或來電來函，我們將竭誠為您提供更優質的服務，您的滿意是雙德人永恒的追求！
