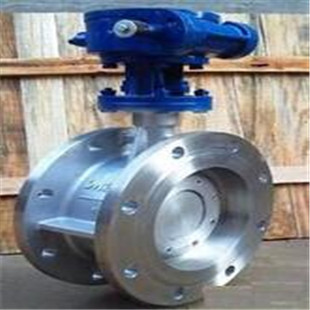

法蘭式金屬硬密封不銹鋼蝶閥
- 所屬類別：不銹鋼蝶閥
- 產品型號：d343h-16 dn250
- 發布時間：2013-11-19
- 瀏覽次數：3462
- 聯系電話：0577-67983731
- 在 線 QQ：
法蘭式金屬硬密封不銹鋼蝶閥適用于電力，熱力、高溫煤氣、可燃性氣體、熱空氣、城市供熱、供水、污水處理、化工、冶金、制糖、造紙、造船、航空、鋼鐵等企業。
法蘭式硬密封蝶閥特點
蝶板密封圈為軟硬多層疊式金屬圈，具有金屬硬密和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能。
采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能，具有調節功能。
法蘭式硬密封蝶閥的閥體密封封面，采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
法蘭式金屬硬密封不銹鋼蝶閥耐高溫，耐腐蝕。
|
公稱通徑 |
DN(mm) |
50～2000 |
|||||
|
公稱壓力 |
PN(MPa) |
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
O.275 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
O．5～0.8 MPa |
||||||
|
適用介質 |
水、油品、蒸汽、煤氣、酸、堿等 |
||||||
|
適用溫度 |
一40℃～5 70℃ |
||||||
法蘭式金屬硬密封不銹鋼蝶閥主要零部件材料
|
名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
|
密封圈 |
不銹鋼、聚四氟乙烯、硬軟疊層式金屬片 |
|
閥座 |
不銹鋼、堆司太立等硬質合金 |
|
填料 |
柔性石墨、聚四氟乙烯 |
法蘭式金屬硬密封不銹鋼蝶閥主要連接及外形尺寸
|
公稱通徑 |
結構長度L |
外形尺寸（參考值） |
連接（標準值） |
參考 |
||||||||||
|
H |
Dt343H |
PN0.6MPa |
PN1.0MPa |
|||||||||||
|
mm |
inch |
短 |
長 |
H1 |
A1 |
B1 |
D |
D1 |
z- d |
D |
D1 |
z- d |
||
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
17 |
|
65 |
5/2 |
112 |
170 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
20 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
23 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
25 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
40 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
165 |
225 |
8-18 |
285 |
240 |
8-22 |
47 |
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
60 |
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
95 |
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
124 |
|
350 |
14 |
190 |
290 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
181 |
|
400 |
16 |
216 |
310 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
260 |
|
450 |
18 |
222 |
330 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
338 |
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
360 |
|
600 |
24 |
267 |
390 |
470 |
1225 |
480 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
540 |
|
700 |
28 |
292 |
430 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
580 |
|
800 |
32 |
318 |
470 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
845 |
|
900 |
36 |
330 |
510 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1050 |
|
1000 |
40 |
410 |
550 |
770 |
1795 |
850 |
860 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
1200 |
48 |
470 |
630 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
2000 |
